Pinças

Pinças de Recravamento, pinças especiais para Torno Iram passagem 1 1/2", Fahrion-Sacora, para Curvadeira e Dobradeira Crippa, para Torno Revólver e Semiautomático e SPV

Pinças de Recravamento

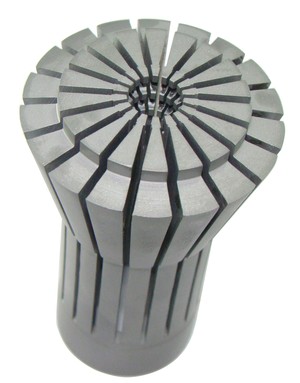

Foto Pinças de Recravamento Pinças de Recravamento
Código
PR38600

Pinças especiais para Torno Iram passagem 1 1/2"

Desenho Premena Pinças especiais para Torno Iram passagem 1 1/2"

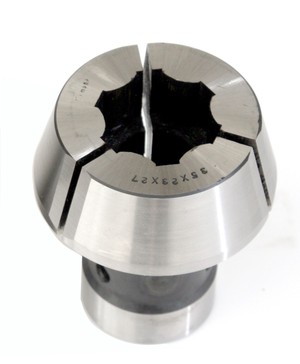

Imagem Premena Pinças especiais para Torno Iram passagem 1 1/2"
Código Tipo Máquina ØD L ØA Máx.
PR36301 IRAM 50 IRAM 1 1/2" 65 100 42
PR36302 IRAM 60 IRAM 1 1/2" 75 100 52
PR36303 IRAM 70 IRAM 1 1/2" 85 100 62
PR36304 IRAM 80 IRAM 1 1/2" 95 110 72
PR36305 IRAM 90 IRAM 1 1/2" 105 120 82
PR36306 IRAM 100 IRAM 1 1/2" 115 120 92
PR36307 IRAM 110 IRAM 1 1/2" 122 120 102
PR36308 IRAM 120 IRAM 1 1/2" 122 120 112

Pinças Fahrion-Sacora

Foto Pinças Fahrion-Sacora Pinças Fahrion-Sacora
Desenho Premena Pinças Fahrion-Sacora
Código Máquina Pinça ØD ØD1 L G ØA Máx. ØA Mín.
PR33401 FAHRION-SACORA (Todos) PRS 26 35 26 50 9°15' 20 2
PR33402 FAHRION-SACORA (Todos) PRS 32 40 32 50 10° 26 3
PR33403 FAHRION-SACORA (Todos) PRS 32A 40.5 32 53 10° 26 3
PR33404 FAHRION-SACORA (Todos) PRS 42 54 42 78 10° 36 3

Pinças para Curvadeira e Dobradeira Crippa

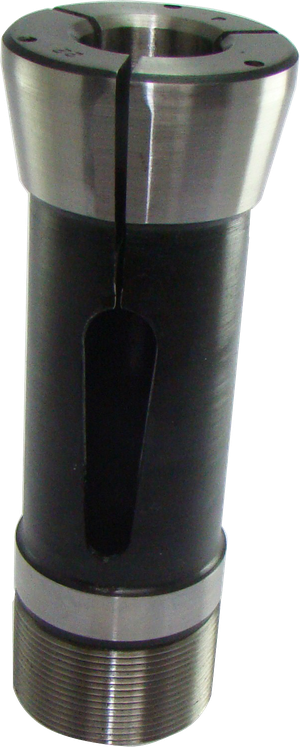

Foto Pinças para Curvadeira e Dobradeira Crippa Pinças para Curvadeira e Dobradeira Crippa
Desenho Premena Pinças para Curvadeira e Dobradeira Crippa
Código Máquina ØD L A R (Rosca)
PR37001 CRIPPA 24 40 106 24 29,7 X 15F.
PR37002 CRIPPA 34 47 130 34 40 X 1,5
PR37003 CRIPPA 43 60 180 43 50 X 1,5

Pinças para Torno Revólver (A)

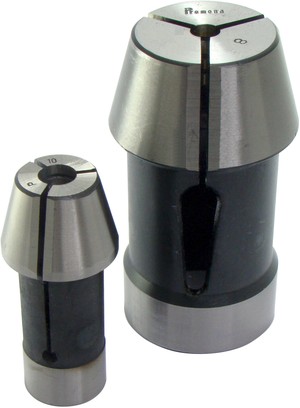

Imagem Premena Pinças para Torno Revólver (A)
Desenho Premena Pinças para Torno Revólver (A)
Código Máquina ØD ØD1 L G ØA Máx.
(Redondo)		 ØA Máx.
(Sextavado)		 ØA Máx.
(Quadrado)
PR36101 INFERSAN 19 33 25 74.5 15° 19 16.5 13.5
PR36102 IRAM 1 1/2" 56 50 100 15° 38.1 33 27
PR36103 IRAM 1 3/4" 62 55 100 15° 44.4 38.5 31.5
PR36104 XERVITT 2 1/2" 94 76 170 15° 63.5 55 45
PR36105 XERVITT 3" 106 88 168 15° 76.2 66 54

Pinças para Torno Revólver (B)

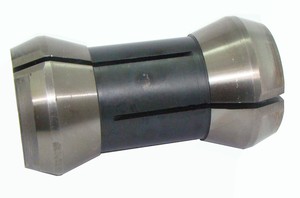

Foto Pinças para Torno Revólver (B) Pinças para Torno Revólver (B)
Desenho Premena Pinças para Torno Revólver (B)
Código Máquina ØD L G ØA Máx.
(Redondo)		 ØA Máx.
(Sextavado)		 ØA Máx.
(Quadrado)
PR36201 LASAMAL D 15 29 70 20° 15 13 11
PR36202 LASAMAL D 25 39 80 20° 25 22 18
PR36203 LASAMAL D 35 49 90 20° 35 30 25
PR36205 WALSYWA 33 69 18° 25 22 18

Pinças para Torno Semiautomático

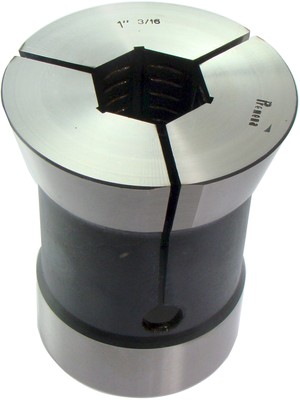

Imagem Premena Pinças para Torno Semiautomático
Desenho Premena Pinças para Torno Semiautomático
Código Máquina ØD ØD1 L G ØA Máx.
(Redondo)		 ØA Máx.
(Sextavado)		 ØA Máx.
(Quadrado)		 R (Rosca)
PR36001 PBC 45 81 68 100 15° 50 43.3 35.3 62,8 X 20
PR36002 PBC 60 91 77 120 15° 60 52 42.4 72,2 X 20
PR36003 PBC 70 105 89.8 120 15° 70 60.6 49.5 84,7 X 20
PR36004 PBC 100 155 125 200 15° 100 86.5 70.7 116 X 16

Pinças SPV

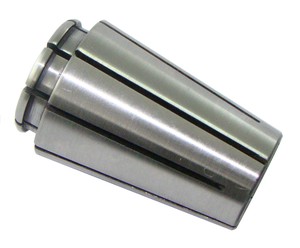

Foto Pinças SPV Pinças SPV
Desenho Premena Pinças SPV
Código Máquina Pinça ØD L G ØA Máx. ØA Mín.
PR33501 SPV (Todos) SPV Nº 1 10.5 23.2 4°10' 6.5 1
PR33502 SPV (Todos) SPV Nº 2 15 30 4°06' 10 1
PR33503 SPV (Todos) SPV Nº 3 20.7 40 4° 14 1
